Срочное изготовление печатных плат
Специализация: изготовление опытных образцов, макетов, мелких серий и единичных экземпляров печатных плат. Монтаж печатных плат. Разработка устройств автоматики.
Новости.
Изменения в графике работы
|
Тел. 8(0612)35-05-68 моб. +380665651342 |
Производство загружено на ' . $ur . ' % ' . '
'; echo '| '; } else { echo ' | '; } $i++; } echo ' |
Параметры плат
1. Максимальный размер платы - 500 x 500 мм
2. Толщина стеклотекстолита 1,0 - 1,5 - 2,0 - 2,5 мм
3. Шаг установки элементов - 2,54мм, для SMD элементов - 1,27 мм.
4. Минимальный зазор - 0,63 мм.
5. Минимальная ширина проводника - 0,3 мм на длине до 5 мм.
6. Минимальный диаметр отверстия - 0,7 мм.
7. Диаметр монтажных площадок под выводы микросхем должны быть равны 2,1 мм, а диаметр отверстий в файлах не более 0,6 мм.
8. Металлизация отверстий не производится. Проводники покрываются припоем ПОС - 61.
 |
 |

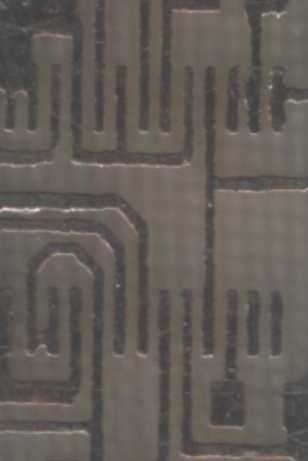

| Шаг установки 1,27 мм | Шаг установки 0,63 мм |
Стоимость
и сроки: Платы изготавливаются за 1-7 дней в
количестве 1-10 шт по цене от 18 грн за квадратный
дециметр каждой стороны (в случае двухсторонней платы).
При изготовлении плат за 3 дня цена увеличивается в 2 раза, а при изготовлении
за сутки - в 3 раза. Размещение срочного заказа необходимо согласовать с
проиводителем.
Внимание! С 1 октября 2006 г. дейтвовуют следующие тарифы:
Вид
заказа
|
1
неделя
|
3
дня
|
Сутки
|
Плата
оносторонняя (за 1кв. Дм)
|
18
грн.
|
30
грн.
|
45
грн.
|
| Плата
двухсторонняя , одна сторона сплошной экран (за 1кв. Дм) |
20
грн.
|
35
грн.
|
50
грн.
|
Плата
двухсторонняя (за 1кв. Дм)
|
30
грн.
|
60
грн.
|
90
грн.
|
Изготовление
с образца (за 1кв. Дм)
|
25
грн. изготов. за 3 недели
|
||
Форма заказа
1. Заказы до 1 кв. дм. принимаются без предоплаты по E-mail при согласовании с изготовителем.
2. Рисунки печатных плат принимаются в файлах формата P-CAD 2001 или 2002, Layout 4-5.ВНИМАНИЕ!!! С 1 мая 2006 года рисунки печатных выполненные не в формате Layouta или PCAD выполняются по цене от 25 грн. за один дециметр за 3 недели, с предоставлением всех габаритных размеров деталей и платы, с указанием колличества отверстий и после согласования с изготовителем.
3.Первые ножки микросхем следует отметить квадратными площадками или иным способом, а также в письме указать габариты платы.
4. При изготовлении платы с образца её стоимость составляет от 25 грн за кв.дециметр.
5. Трассировка плат по схеме производится по цене 0,5 грн за каждый вывод элемента. Габаритные размеры радиоэлементов предоставляет заказчик. Колличество активных элементов (ИМС, транзисторов) не более 5 шт.
Отправить заказ вы можете воспользовавшись формой отправки заказа
2. В городе Запорожье - после 17.00 по договорённости с изготовителем.
3. Иногородним заказчикам платы высылаются наложенным платежом (+8 грн за пересылку). Время рохождения заказа по Украине - до 10 - 12 дней
* В режиме работы точки приёма/получения заказов в г. Днепропетровске могут быть изменения. Смотрите ниже приведеное окно новостей и графика работы (вверху этой страницы)
